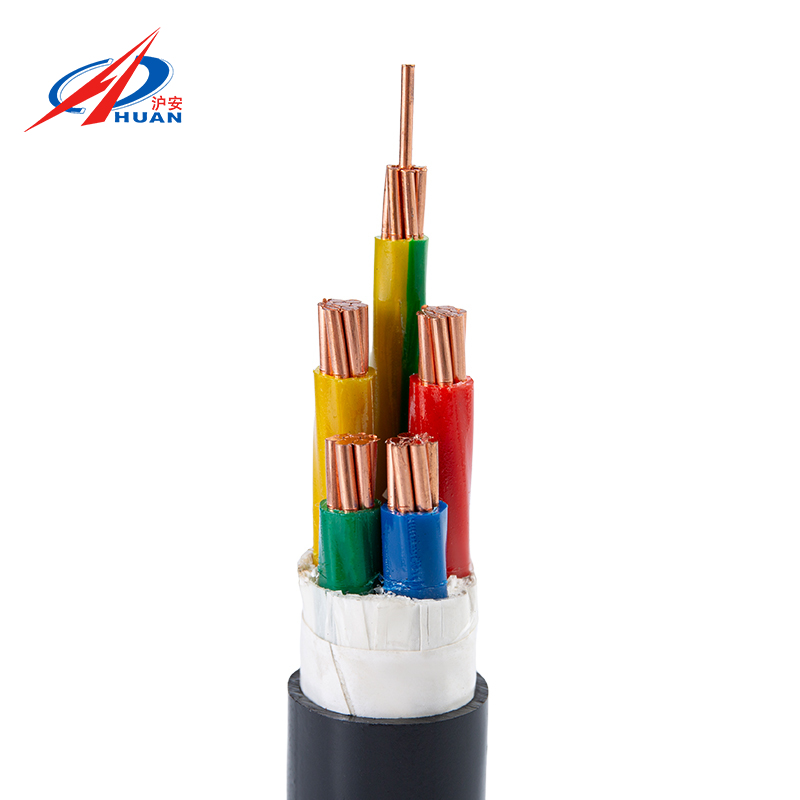

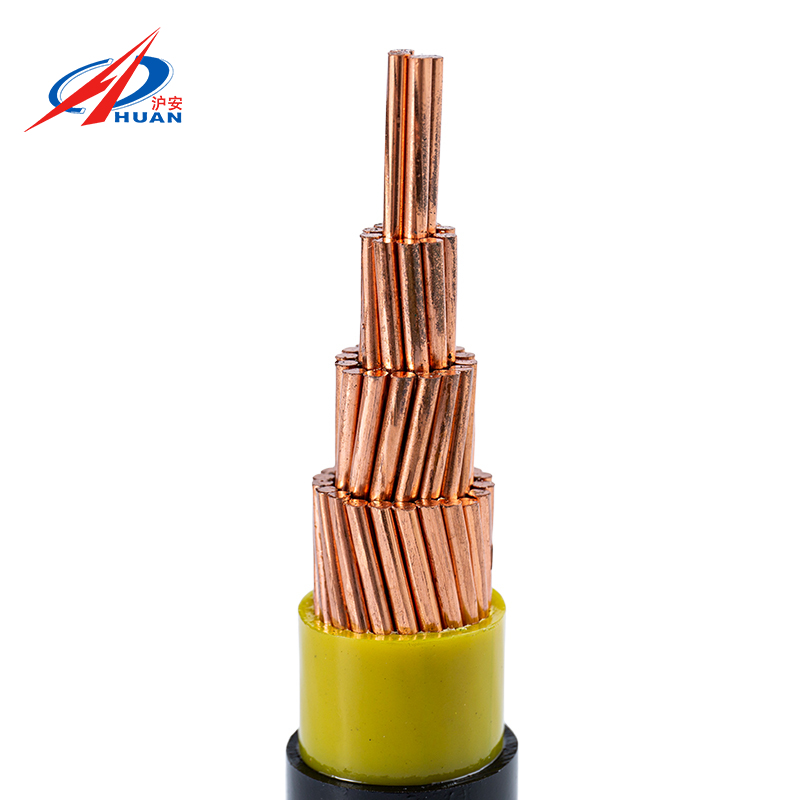

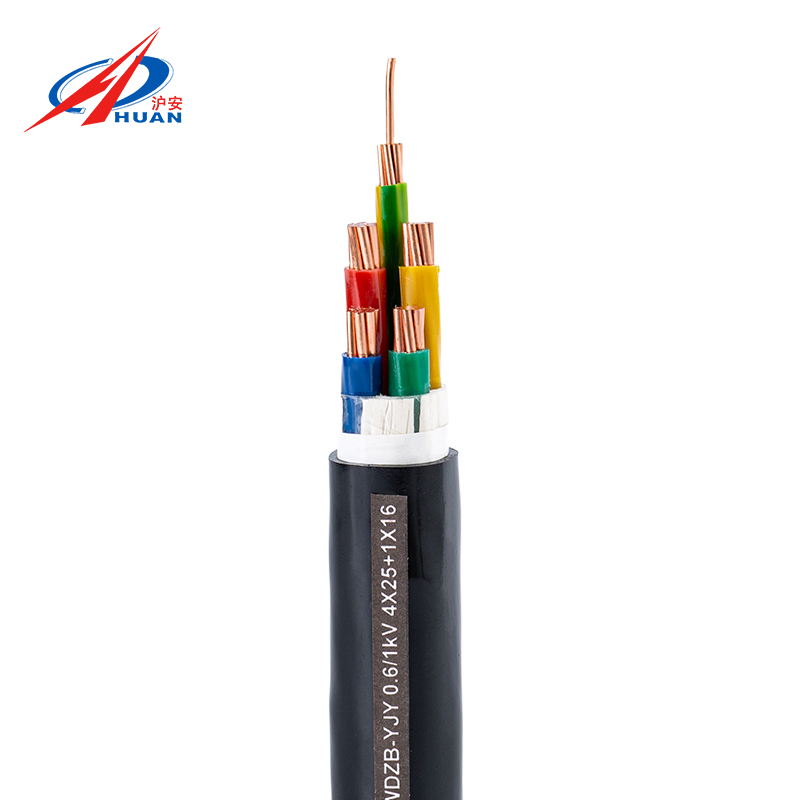

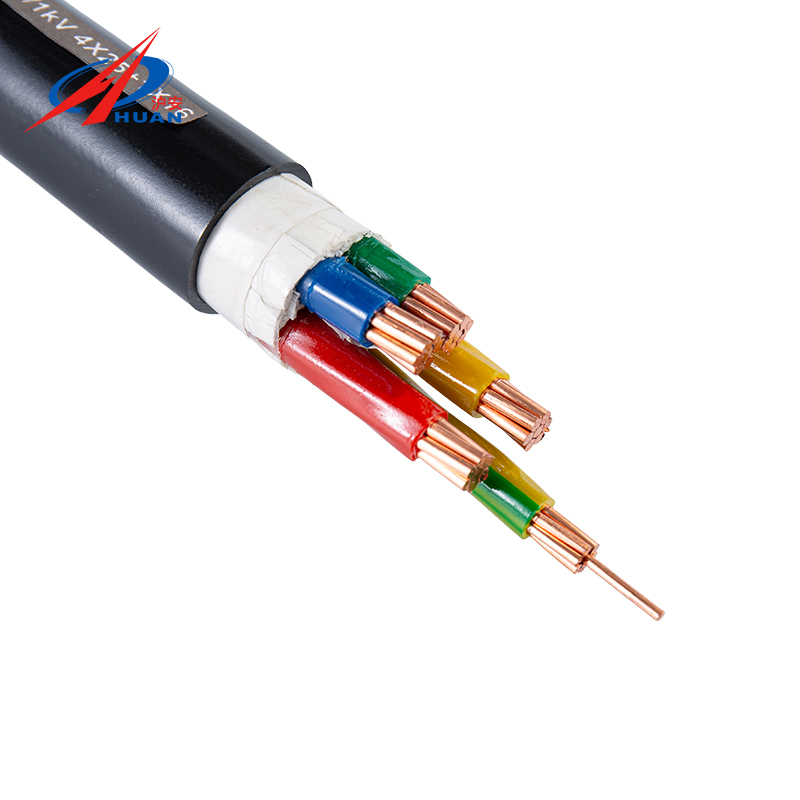

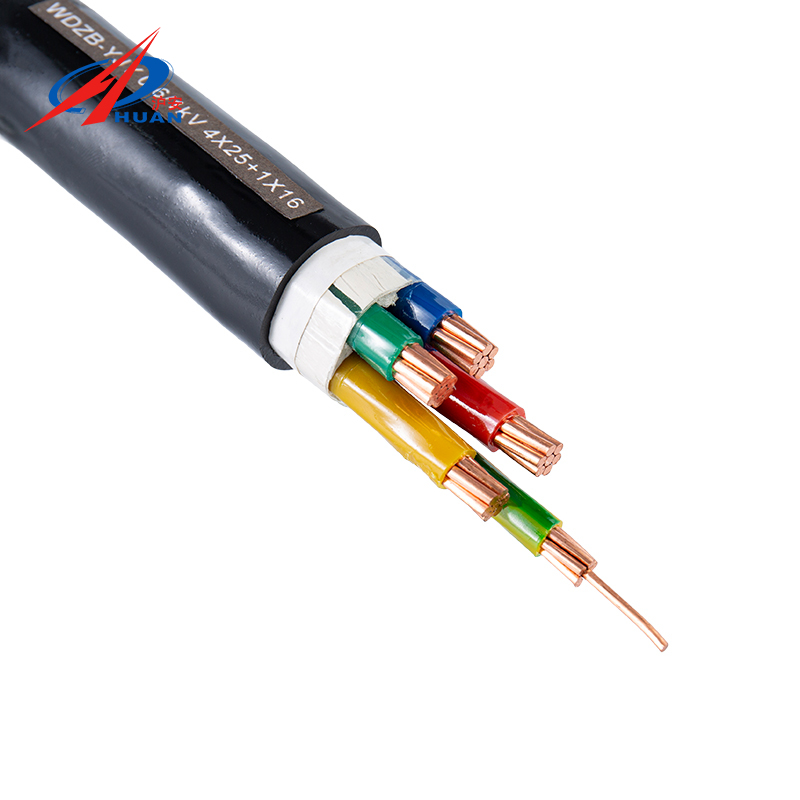

WDZ-YJY 0,6/1KV Funda protectora de poliolefina aislada de polietileno reticulado con núcleo de cobre Cable de alimentación retardante de llama de bajo humo y sin halógenos

El cable de alimentación de bajo voltaje WDZ-YJY cuenta con un conductor de cobre libre de oxígeno de alta pureza, aislamiento XLPE (polietileno reticulado) y una funda exterior de poliolefina con bajo contenido de humo y cero halógeno (LSZH), lo que garantiza una construcción completamente libre de halógenos desde el núcleo hasta la cubierta. Con una potencia nominal de 0,6/1 kV y una temperatura de funcionamiento a largo plazo de 90°C, ofrece una alta resistencia de aislamiento y una baja pérdida de línea, proporcionando una mayor capacidad de transmisión que los cables YJV estándar de la misma sección transversal.
Su funda exterior cuenta con una alta resistencia mecánica y resistencia al ozono y al envejecimiento por rayos UV, lo que la hace adecuada para su instalación en bandejas portacables o conductos.
Con una transmitancia de humo de ≥60% durante la combustión —minimizando el impacto en la evacuación de personal y las operaciones de extinción de incendios—, es ideal para redes troncales de distribución de energía de bajo voltaje en edificios densamente poblados como hospitales, escuelas y complejos comerciales, lo que lo convierte en una opción preferida para proyectos de construcción ecológica e instalaciones certificadas de seguridad contra incendios.

Contáctenos
ANTERIOR:Cables de alimentación XLPE con núcleo de cobre YJV (1, 2, 3, 4 y 5 núcleos) SIGUIENTE:Sin artículo siguiente
  • Detalles del producto
  • Preguntas frecuentes



Modelo de cable
WDZ(A/B/C)-YJY-0,6/1kV

Alcance de la aplicación
Este producto se aplica a circuitos de CA de 50 Hz con voltaje nominal que no exceda 0,6/1 kV para transmisión y distribución de energía.

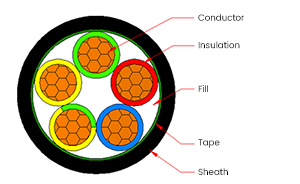

Estructura del cable
Conductor
Conductor de cobre de clase 1 o clase 2

Aislamiento
Polietileno reticulado (XLPE)

Funda
Poliolefina retardante de llama sin halógenos y de bajo contenido de humo

Estándares de productos
GB/T 12706.1-2020
GB/T 19666-2019

Rango de especificación
1 núcleo: 1,5~1000 mm²
2 núcleos: 1,5~400 mm²
3 núcleos: 1,5~400 mm²
4 núcleos: 1,5~400 mm²
5 núcleos: 1,5~400 mm²
Núcleos 3+1: 2,5~400 mm²
3+2 núcleos: 2,5~400 mm²
Núcleos 4+1: 2,5~400 mm²

Identificación básica
2 núcleos: ●Rojo ●Azul
3 núcleos: ●Amarillo ●Verde ●Rojo, o ●Rojo ●Azul ●Amarillo/Verde
4 núcleos: ●Amarillo ●Verde ●Rojo ●Azul
5 núcleos: ●Amarillo ●Verde ●Rojo ●Azul ●Amarillo/verde

Color de la funda
●Negro

Voltaje nominal (U₀/U)
0,6/1 kV

Voltaje máximo del sistema (Um)
1,2 kV

Clasificación de temperatura
Temperatura máxima de funcionamiento del conductor: +90°C
Temperatura ambiente de funcionamiento: -15°C ~ +45°C
Temperatura de tendido del cable: No inferior a 0°C (se requiere precalentamiento del cable cuando la temperatura ambiente es inferior a 0°C)

Radio mínimo de flexión
Cable de un solo núcleo: 20D
Cable multinúcleo: 15D
Nota: D indica el diámetro exterior real del cable

Métodos de colocación
Colocación de conductos, colocación de zanjas poco profundas, colocación de zanjas de cables, colocación de túneles, colocación entre capas, colocación aérea apoyada, colocación aérea suspendida, etc.

Parámetros estructurales del cable WDZ-YJY-0.6/1kV (1 núcleo)
Especificación (mm²) Diámetro del conductor (mm) Espesor nominal del aislamiento (mm) Espesor nominal de la vaina (mm) Diámetro exterior aproximado del cable (mm) Peso aproximado del cable (kg/km)
1×1,5 1.38 0,7 1.4 5.7 46
1×2,5 1,78 0,7 1.4 6.1 59
1×4 2.25 0,7 1.4 6.6 76
1×6 2,76 0,7 1.4 7.1 98
1×10 4 0,7 1.4 8.3 143
1×16 5 0,7 1.4 9,9 214
1×25 6.1 0,9 1.4 11.4 313
1×35 7.2 0,9 1.4 12,5 409
1×50 8.4 1 1.4 14.3 544
1×70 10 1.1 1.4 16.1 752
1×95 12 1.1 1.5 18.3 1016
1×120 13 1.2 1.5 19,5 1251
1×150 14,9 1.4 1.6 22.1 1546
1×185 16,5 1.6 1.7 24,5 1932
1×240 18.4 1.7 1.8 26,9 2514
1×300 21 1.8 1.8 29,7 3105
1×400 23.4 2 2 33 3965
1×500 26,6 2.2 2.1 36,8 5037
1×630 30 2.4 2.2 40,8 6389
1×800 34 2.6 2.3 45,7 8106
1×1000 38.2 2.8 2.5 50,7 10120

Parámetros estructurales del cable WDZ-YJY-0.6/1kV - Tabla 2 (2 núcleos)
Especificación (mm²) Diámetro del conductor (mm) Espesor nominal del aislamiento (mm) Espesor nominal de la vaina (mm) Diámetro exterior aproximado del cable (mm) Peso aproximado del cable (kg/km)
2×1,5 1.38 0,7 1.8 10 122
2×2,5 1,78 0,7 1.8 10,8 152
2×4 2.25 0,7 1.8 11.7 193
2×6 2,76 0,7 1.8 12.7 245
2×10 4 0,7 1.8 15.2 397
2×16 5 0,7 1.8 17.2 555
2×25 6.1 0,9 1.8 20.2 813
2×35 7.2 0,9 1.8 22.4 1057
2×50 8.4 1 1.8 26 1443
2×70 10 1.1 1.8 29,6 1977
2×95 12 1.1 2 34 2670
2×120 13 1.2 2.1 36,6 3260
2×150 14,9 1.4 2.2 41,5 4073
2×185 16,5 1.6 2.3 45,7 5011
2×240 18.4 1.7 2.5 49,8 6329
2×300 21 1.8 2.7 55,8 7909
2×400 23.4 2 2.9 61,8 10013

Parámetros estructurales del cable de 3 núcleos WDZ-YJY-0.6/1kV
Especificación (mm²) Diámetro del conductor (mm) Espesor nominal del aislamiento (mm) Espesor nominal de la vaina (mm) Diámetro exterior aproximado del cable (mm) Peso aproximado del cable (kg/km)
3×1,5 1.38 0,7 1.8 10.4 141
3×2,5 1,78 0,7 1.8 11.3 182
3×4 2.25 0,7 1.8 12.3 238
3×6 2,76 0,7 1.8 13.4 310
3×10 4 0,7 1.8 16 487
3×16 5 0,7 1.8 18.2 698
3×25 6.1 0,9 1.8 21,5 1040
3×35 7.2 0,9 1.8 23,9 1368
3×50 8.4 1 1.8 27,7 1860
3×70 10 1.1 1.9 31,8 2590
3×95 12 1.1 2 36.3 3491
3×120 13 1.2 2.1 39.1 4295
3×150 14,9 1.4 2.3 44,5 5361
3×185 16,5 1.6 2.4 49.1 6621
3×240 18.4 1.7 2.6 53,5 8432
3×300 21 1.8 2.8 59,9 10524
3×400 23.4 2 3.1 66,6 13415

Parámetros estructurales del cable de 4 núcleos WDZ-YJY-0.6/1kV
Especificación (mm²) Diámetro del conductor (mm) Espesor nominal del aislamiento (mm) Espesor nominal de la vaina (mm) Diámetro exterior aproximado del cable (mm) Peso aproximado del cable (kg/km)
4×1,5 1.38 0,7 1.8 11.2 169
4×2,5 1,78 0,7 1.8 12.2 220
4×4 2.25 0,7 1.8 13.3 292
4×6 2,76 0,7 1.8 14,5 384
4×10 4 0,7 1.8 17,5 609
4×16 5 0,7 1.8 19,9 877
4×25 6.1 0,9 1.8 23.6 1317
4×35 7.2 0,9 1.8 26.4 1757
4×50 8.4 1 1.9 30,6 2373
4×70 10 1.1 2 35.2 3319
4×95 12 1.1 2.1 40.3 4491
4×120 13 1.2 2.3 43,6 5557
4×150 14,9 1.4 2.4 49,4 6902
4×185 16,5 1.6 2.6 54,7 8553
4×240 18.4 1.7 2.8 59,6 10918
4×300 21 1.8 3 66,8 13636
4×400 23.4 2 3.3 74.2 17385

Parámetros estructurales del cable de 5 núcleos WDZ-YJY-0.6/1kV
Especificación (mm²) Diámetro del conductor (mm) Espesor nominal del aislamiento (mm) Espesor nominal de la vaina (mm) Diámetro exterior aproximado del cable (mm) Peso aproximado del cable (kg/km)
5×1,5 1.38 0,7 1.8 12 196
5×2,5 1,78 0,7 1.8 13.1 260
5×4 2.25 0,7 1.8 14.4 349
5×6 2,76 0,7 1.8 15.7 462
5×10 4 0,7 1.8 19 736
5×16 5 0,7 1.8 21,7 1069
5×25 6.1 0,9 1.8 26 1634
5×35 7.2 0,9 1.8 29 2161
5×50 8.4 1 2 33,8 2932
5×70 10 1.1 2.1 38,9 4106
5×95 12 1.1 2.3 44,7 5574
5×120 13 1.2 2.4 48.1 6870
5×150 14,9 1.4 2.6 54,8 8570
5×185 16,5 1.6 2.8 60,6 10609
5×240 18.4 1.7 3 66.1 13562
5×300 21 1.8 3.2 74.1 16940
5×400 23.4 2 3.6 82,5 21639

Parámetros estructurales del cable de 3+1 núcleos WDZ-YJY-0.6/1kV
Especificación (mm²) Diámetro del conductor (mm) Espesor nominal del aislamiento (mm) Espesor nominal de la vaina (mm) Diámetro exterior aproximado del cable (mm) Peso aproximado del cable (kg/km)
3×2,5+1×1,5 1,78/1,38 0,7/0,7 1.8 11.9 206
3×4+1×2,5 2,25/1,78 0,7/0,7 1.8 13 274
3×6+1×4 2,76/2,25 0,7/0,7 1.8 14.2 361
3×10+1×6 4.0/2.76 0,7/0,7 1.8 16,7 554
3×16+1×10 5.0/4.0 0,7/0,7 1.8 19.2 804
3×25+1×16 6.1/5.0 0,9/0,7 1.8 22.6 1200
3×35+1×16 7,2/5,0 0,9/0,7 1.8 24,8 1531
3×50+1×25 8.4/6.1 1,0/0,9 1.8 28,8 2097
3×70+1×35 10.0/7.2 1,1/0,9 1.9 33 2912
3×95+1×50 12,0/8,4 1.1/1.0 2.1 37,9 3941
3×120+1×70 13,0/10,0 1.2/1.1 2.2 41.3 4961
3×150+1×70 14,9/10,0 1.4/1.1 2.3 46.1 5988
3×185+1×95 16,5/12,0 1.6/1.1 2.5 51.2 7502
3×240+1×120 18,4/13,0 1.7/1.2 2.7 55,8 9526
3×300+1×150 21,0/14,9 1.8/1.4 2.9 62,6 11903
3×400+1×185 23,4/16,5 2.0/1.6 3.1 69.3 15082

Especificación (mm²) Diámetro del conductor (mm) Espesor nominal del aislamiento (mm) Espesor nominal de la vaina (mm) Diámetro exterior aproximado del cable (mm) Peso aproximado del cable (kg/km)
3×2,5+2×1,5 1,78/1,38 0,7/0,7 1.8 12.7 235
3×4+2×2,5 2,25/1,78 0,7/0,7 1.8 13,9 314
3×6+2×4 2,76/2,25 0,7/0,7 1.8 15.2 417
3×10+2×6 4.0/2.76 0,7/0,7 1.8 17,8 639
3×16+2×10 5.0/4.0 0,7/0,7 1.8 20,7 938
3×25+2×16 6.1/5.0 0,9/0,7 1.8 24,5 1419
3×35+2×16 7,2/5,0 0,9/0,7 1.8 26,5 1739
3×50+2×25 8.4/6.1 1,0/0,9 1.9 31.2 2436
3×70+2×35 10.0/7.2 1,1/0,9 2 35,6 3358
3×95+2×50 12,0/8,4 1.1/1.0 2.2 40,9 4539
3×120+2×70 13,0/10,0 1.2/1.1 2.3 44,8 5781
3×150+2×70 14,9/10,0 1.4/1.1 2.4 49.3 6814
3×185+2×95 16,5/12,0 1.6/1.1 2.6 55 8623
3×240+2×120 18,4/13,5 1.7/1.2 2.8 60.1 10927
3×300+2×150 21,0/14,9 1.8/1.4 3 67.2 13614
3×400+2×185 23,4/16,5 2.0/1.6 3.3 74,7 17258

Especificación (mm²) Diámetro del conductor (mm) Espesor nominal del aislamiento (mm) Espesor nominal de la vaina (mm) Diámetro exterior aproximado del cable (mm) Peso aproximado del cable (kg/km)
4×2,5+1×1,5 1,78/1,38 0,7/0,7 1.8 12,9 247
4×4+1×2,5 2,25/1,78 0,7/0,7 1.8 14.1 330
4×6+1×4 2,76/2,25 0,7/0,7 1.8 15.4 438
4×10+1×6 4.0/2.76 0,7/0,7 1.8 18.4 687
4×16+1×10 5.0/4.0 0,7/0,7 1.8 21.2 1003
4×25+1×16 6.1/5.0 0,9/0,7 1.8 25.2 1522
4×35+1×16 7,2/5,0 0,9/0,7 1.8 27,7 1944
4×50+1×25 8.4/6.1 1,0/0,9 1.9 32.3 2666
4×70+1×35 10.0/7.2 1,1/0,9 2.1 37.3 3733
4×95+1×50 12,0/8,4 1.1/1.0 2.2 42,6 5031
4×120+1×70 13,0/10,0 1.2/1.1 2.4 46,5 6327
4×150+1×70 14,9/10,0 1.4/1.1 2.5 51,9 7663
4×185+1×95 16,5/12,0 1.6/1.1 2.7 57,7 9592
4×240+1×120 18,4/13,5 1.7/1.2 2.9 63 12218
4×300+1×150 21,0/14,9 1.8/1.4 3.1 70,5 15236
4×400+1×185 23,4/16,5 2.0/1.6 3.4 78,3 19372

Capacidad de transporte de corriente permitida a largo plazo del cable WDZ-YJY-0,6/1 kV (Tabla 9)
Monocore Dos núcleos De tres a cinco núcleos
Arreglo Disposición triangular ¹) Disposición plana ²) Cable único tendido por separado ³) Cable único tendido por separado ³)
Sección transversal (mm²) Capacidad de carga actual (A) Capacidad de carga actual (A) Capacidad de carga actual (A) Capacidad de carga actual (A)
1.5 26 32 28 20
2.5 31 41 33 28
4 41 54 43 37
6 52 68 55 47
10 71 93 76 65
16 92 120 97 84
25 120 155 130 110
35 150 195 160 135
50 180 235 195 170
70 230 295 245 215
95 285 370 305 265
120 335 430 355 310
150 385 495 405 350
185 450 570 465 405
240 535 680 480
300 620 790 555
400 720 920 640
500 835 1080
630 960 1260
800 1110 1470
1000 1230 1630
Temperatura de funcionamiento 90℃
Temperatura ambiente 40℃


Notas:
1) Los cables están en contacto entre sí cuando están dispuestos en triángulo.
2) La distancia central entre cables es 2 veces el diámetro exterior del cable cuando está dispuesto en un plano.
3) Un solo cable se coloca por separado (es decir, los cables adyacentes no tienen ningún efecto térmico sobre este cable).

Tabla de coeficientes de corrección de la capacidad de carga actual para diferentes temperaturas ambientales (Tabla 10)
Temperatura de funcionamiento del conductor (℃) Temperatura ambiente (℃) (en el aire)
20℃ 25℃ 30℃ 35℃ 40℃ 45℃ 50℃ 55℃
90 1.23 1.17 1.12 1.06 1 0,94 0,87 0,81

Conductor de cable WDZ-YJY-0,6/1kV Resistencia CC y CA
Sección transversal (mm²) Max. Resistencia CC del conductor a 20℃ (Ω/km) Max. Resistencia CA del conductor a 20℃ (Ω/km)
1.5 12.1 15.4
2.5 7.41 9.45
4 4.61 5.88
6 3.08 3,93
10 1.83 2.33
16 1.15 1.47
25 0,727 0,972
35 0,524 0,668
50 0,387 0,493
70 0,268 0,342
95 0,193 0,246
120 0,153 0,196
150 0,124 0,159
185 0,0991 0,128
240 0,0754 0,0982
300 0,0601 0,0792
400 0,047 0,0631
500 0,0366 0,0509
630 0,0283 0,0414

Corriente de cortocircuito permitida para el conductor de cable WDZ-YJY-0,6/1 kV
Sección transversal (mm²) Duración(s) del cortocircuito kA
1s 2s 3s
1.5 0,12 0,08 0,07
2.5 0,32 0,22 0,18
4 0,5 0,36 0,29
6 0,76 0,54 0,44
10 1.3 0,89 0,73
16 2 4.1 1.2
25 3.8 2.7 2.2
35 5.2 3.7 3
50 7.6 5.3 4.3
70 10.3 7.3 6
95 13,9 9,9 8.1
120 17,5 12,5 10.2
150 21,8 15,5 12.8
185 26,9 19.1 15.7
240 34,8 24,7 20.3
300 43.4 30,9 25.3
400 57,8 41.1 33,6
500 72.2 51.3 42
630 90,9 64,5 52,8
Productos destacados
Soluciones integrales de cables
Acerca de
Shanghai Hu'an Cable (Wuxi) Co., Ltd.
Shanghai Hu'an Cable (Wuxi) Co., Ltd.

Shanghai Hu'an Cable (Wuxi) Co., Ltd. es una sociedad de responsabilidad limitada que integra el diseño de cables y alambres, la investigación y el desarrollo y la fabricación. Sus productos se utilizan ampliamente en las industrias energética, de construcción, aeroespacial y otras, así como en proyectos nacionales clave, y son altamente confiables y elogiados por los clientes. Nuestra empresa ha recibido numerosas certificaciones, incluidas las de Empresa de Alta Tecnología, Certificación de Producto TUV Rheinland para Cables Fotovoltaicos, Certificación de Sistema de Gestión de Calidad y Certificación de Sistema de Gestión Ambiental. Es una empresa profesional de cables y alambres en rápido desarrollo.

Hu'an Cable se adhiere constantemente a una estrategia de desarrollo impulsada por la innovación, buscando una innovación independiente y continua. Valora altamente la innovación tecnológica y de productos y cultiva activamente tecnologías centrales y derechos de propiedad intelectual. Actualmente, la empresa ha obtenido 26 autorizaciones de patentes, incluidas 6 patentes de invención. Sus productos cubren más de 60 series, incluidos cables de alimentación de 500 KV o menos, cables fotovoltaicos, cables de equipos eléctricos, cables generales revestidos de caucho, cables con aislamiento mineral, cables de derivación, cables libres de halógenos con bajo contenido de humo, cables especiales impermeables, a prueba de roedores, a prueba de termitas, resistentes a altas temperaturas y varios cables ignífugos y resistentes al fuego.

La integridad es la piedra angular de la vitalidad duradera de una marca. Desde su creación, Shanghai Hu'an Cable (Wuxi) Co., Ltd. siempre ha considerado la reputación, la calidad y el servicio como la base de su supervivencia. La empresa controla estrictamente la adquisición de materias primas, las operaciones de producción, la inspección de calidad, el embalaje del producto y el almacenamiento y transporte. A través de un seguimiento integral, rendición de cuentas en cada etapa y un control de calidad riguroso, se ha establecido un sistema integral de gestión de calidad para garantizar que cada lote de productos pueda resistir el escrutinio de los clientes.  Al mismo tiempo, la empresa se expande activamente en los mercados extranjeros y disfruta de un alto nivel de reconocimiento y reputación en Sudáfrica, la región de Asia y el Pacífico, Australia y otros países y regiones. "Hu'an" se ha convertido en una marca de mercado que los clientes pueden comprar con confianza y utilizar con tranquilidad.

Siguiendo la filosofía corporativa de "tolerancia, gratitud, beneficio mutuo y cooperación beneficiosa para todos", ¡la empresa da la más sincera bienvenida a colegas y amigos de todos los ámbitos de la vida para que cooperen sinceramente y compartan un futuro brillante!

Certificado de honor
  • Certificado ISO9001:2015
  • Certificado ISO9001:2015-CN
  • Certificado ISO45001:2018
  • Certificado ISO45001:2018-CN
  • Certificado ISO 14001:2015
  • Certificado ISO 14001:2015-CN
  • Certificado de Gestión Energética
  • Certificado de Gestión Energética-CN
  • Certificado de Certificación del Sistema de Gestión de Emisiones de Carbono
  • Certificación del Sistema de Gestión de la Cadena de Suministro Verde
  • Certificado de certificación de fábrica verde
  • Medición calificada
Noticias
X Facebook
Productos Noticias
